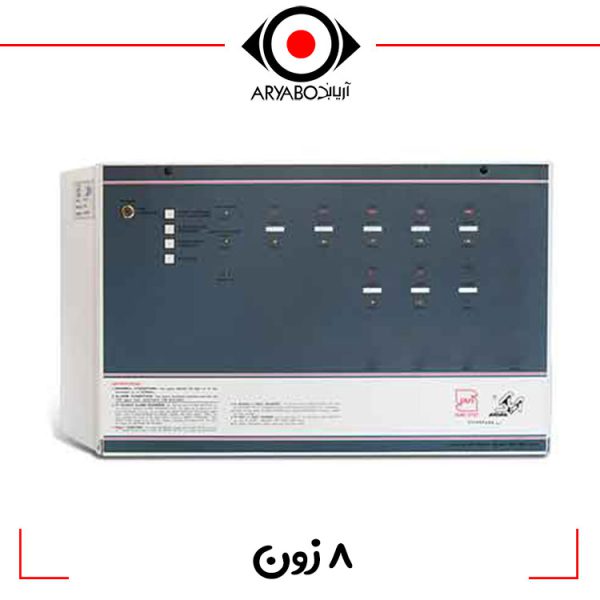

مرکز کنترل اعلام حریق 8 زون آریاک ARIAK ACT8
مشخصات فنی مرکز کنترل اعلام حریق 8 زون آریاک ARIAK ACT8 (ACT-8zone)
- ساخت ایران
- تولید شرکت آریاک
- دارای پروانه استاندارد ملی ایران
- دارای تاییدیه سازمان آتش نشانی
- دارای بیمه مسولیت مدنی بیمه البرز
- کد کالا : ACT-8 زون
- ابعاد : ( 503*329*92) میلی متر
- وزن بدون باطری : 9.2Kg
- تعداد زونهای قابل برنامه ریزی : 8 زون
- برق ورودی : V: 195-230Vdc
- محدوده فرکانس کاری مجاز : 50Hz
- محدوده جریان خروجی : IF V:230Vdc→2A
- خروجی کمکی(AUX): ولتاژ نامی =27Vdc
- باطری مورد نیاز : 4*(12V/7.2ah)
- جریان مصرفی دستگاه : حداکثر 102mA
- نمایشگر اشکال برق ورودی : دارد
- نمایشگر اشکال شارژ باطری : دارد
- نمایشگر قطع باطری یا باطری نامرغوب : دارد
- زمان تغذیه دستگاه باباطری 2.7ah→44h
- زمان تغذیه دستگاه با باطری 10ah→83h
مشخصات مدار دتکتور مرکز کنترل اعلام حریق :
مشخصات مدار دتکتور مرکز کنترل اعلام حریق : - نمایشگر اشکال مدار باز : دارد
- مقدار مقاومت انتهای خط : 6800 اهم – 4.1 وات
- نمایشگر اشکال اتصال کوتاه : دارد
- حداکثر تعداد دتکتور در زون : 20 عدد
- حداکثر تعداد شستی اعلام حریق در زون : نامحدود
مشخصات مدار آژیر مرکز کنترل آلارم :
- مقدار مقاومت انتهای خط : 6800 اهم
- نمایشگر اشکال مدار باز : دارد
- نمایشگر اشکال اتصال کوتاه : دارد
- فیوز خروجی : 1A
- حداکثر مجموع جریان دو خروجی : 2A
- حداکثر تعداد آژیر 65 میلی آمپری :46عدد
- حداکثر تعداد آژیر 20 میلی آمپری : 150 عدد
توجه :کنتاکت های رله کمکی به برق شهر وصل نشود و نهایت استفاده از کنتاکت : 30Vdc/1A
مشخصات فیوز ها استفاده شده در مرکز کنترل اعلام حریق :
- فیوز برق ورودی : 20mm-500mA
- فیوز خروجی آژیر: (F3,F4) : (20mm-1A)
- فیوز خروجی کمکی: (20mm-1A) : (F2)
- فیوز باطری : (F1) : (20mm-1.6A)
مشخصات ترمینالهای ورودی و خروجی :
- حداکثر قطر سیم : 2.5mm
- حداقل قطر سیم : 1.5mm
توضیحاتی درباره مرکز کنترل اعلام حریق 8 زون آریاک ARIAK ACT8 ویا سیستم اعلام حریق آتش نشانی :
امروزه از مرکز کنترل آلارم ۸ زون آریاک مدل ACT یا همان سیستم اعلام حریق به طور گسترده در ساختمان ها و اماکن مسکونی و صنعتی استفاده می شود تا خسارتهای ناشی از حریق را به حداقل برسانند…. و همچنین برای اطلاع دادن به ساکنین ساختمان در مواقع بروز حریق از این سیستم ها استفاده می شود تا حدالامکان از تلفات جانی جلوگیری شود.برای تشخیص حریق از اثرات سه گانه آن یعنی دود و حرارت و شعله استفاده می شود.
به طور کلی سیستم های اعلام حریق در دو نوع عادی و هوشمند ساخته شده اند. درسیستم های عادی مکانی را که از نظر حریق می خواهیم حفاظت کنیم به مناطق مشخص تقسیم میکنیم تا در صورت بروزحریق بتوان محل حریق را سریعترو راحت تر تشخیص داد . به هر کدام از این مناطق یک زون ( Zone ) گفته می شود . این عمل در سیستم ها ی هوشمند نیز انجام می پذیرد ولی مزیتی که این سیستم ها نسبت به سیستم ها ی عادی دارند این است که این سیستم ها دارای اجزای قابل آدرس دهی هستند و علاوه براینکه می توان زونی را که در آن حریق اتفاق افتاده است تشخیص داد بلکه می توان دقیقا عنصری را که حریق را تشخیص داده معین کرد و محل دقیق حریق را مشخص نمود و خبردهنده ها یی را که مربوط به آن محل می باشد فعال نمود .
اجزای سیستم اعلام حریق به سه قسمت اصلی تقسیم می شوند :
۱- تجهیزات تشخیص حریق ( دتکتورها )
۲- تجهیزات اعلام حریق ( فلاشرها ، آژیرها و … )
۳- مرکز کنترل آلارم یا پانل مرکزی اعلام حریق که وظیفه ارتباط بین دتکتورها و وسایل اعلام حریق را به عهده دارد.تجهیزات جانبی دیگری نیز برای تکمیل و قدرتمند نمودن سیستم اعلام حریق به کار می روند.
تجهیزات تشخیص حریق ( دتکتورها )
دتکتورها وسایل الکترونیکی هستند که در شکل ها و طرح ها ی مختلف و معمولا به رنگ سفید توسط کارخانه های سازنده ارائه می شوند و در محلهای مناسب ساختمان مانند آشپزخانه – موتورخانه – اتاق بایگانی – راهروها – اتاق ها منزل – اتاق ها ی کنفرانس به صورت سقفی یا دیواری روی پایه های مخصوص نصب می شوند و وظیفه آنها تشخیص حریق و اعلام آن به مرکز کنترل میباشد. تغذیه دتکتورها معمولا با ولتاژ ۲۴ ولت DC صورت می گیرد ولی دتکتورها یی وجود دارند که از ولتاژ های ۱۲ و ۴۸ ولت DC و یا AC 220 ولت تغذیه می شوند. جریان عبوری از آن ها در حالت عادی چند ده میلی آمپر است و در مواقع بروز حریق افزایش می یابد. بسته به اینکه دتکتورها از کدام اثر آتش برای تشخیص استفاده می کند در انواع گوناگونی به صورت زیر ساخته می شوند :
۱- دتکتور دودی
۲- دتکتور حرارتی
۳- دتکتور شعله ای
تجهیزات اعلام کننده حریق
برای آگاه کردن ساکنین ساختمان از بروز حریق از وسایل سمعی و بصری خاص سیستم های اعلام حریق استفاده می شوند که به سه گروه تقسیم می گردند:
۱- آژیر ( Sounder ) یا زنگ ( Bell )
۲- چراغ ها ی نشانگر ( (Flasher
۳- شستی ها ی اعلام حریق ( Manual Call Point ) ( MCP )
کابل کشی سیستم اعلام حریق
نصب و استقرار تجهیزات سیستم اعلام حریق طبق استاندارد BS 5839 و کابل کشی طبق استاندارد BS 6207 انجام می گیرد . به طور کلی می توان سیم ها ی مدار اعلام حریق را به دو گروه تقسیم کرد و با توجه به خصوصیات هر گروه کابل مناسب باآن را به کار برد :
گروه۱ :کابلهایی که بعد ازآشکارشدن حریق استفاده نمی شود مانندکابل ها ی دتکتورها وشستی ها
گروه ۲ : کابلهایی که بعد ازکشف حریق استفاده میشوند مانندکابلهای منبع تغذیه وآژیرها و چراغها
