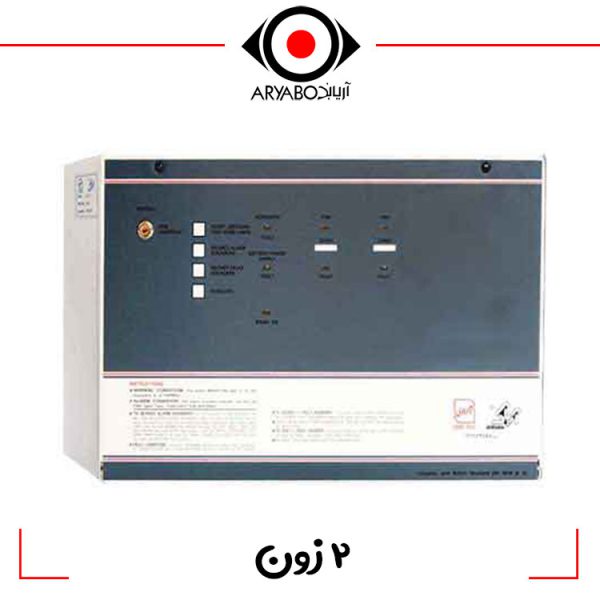

مرکز کنترل اعلام حریق 2 زون آریاک ACT2

مشخصات فنی مرکز کنترل اعلام حریق 2 زون آریاک  (ACT-2zone)

• • ساخت ایران
  • تولید شرکت آریاک
  • دارای پروانه استاندارد ملی ایران
  • دارای تاییدیه سازمان آتش نشانی
  • دارای بیمه مسولیت مدنی بیمه البرز
  • کد کالا : ACT-2 زون
  • ابعاد : ( 412*267*92) میلی متر
  • وزن بدون باطری : 5Kg
  • تعداد زونهای قابل برنامه ریزی : 2 زون
  • برق ورودی : V: 195-230Vdc
  • محدوده فرکانس کاری مجاز : 50Hz
  • محدوده جریان خروجی : IF V:230Vdc→1.4A
  • خروجی کمکی(AUX): ولتاژ نامی =27Vdc
  • باطری مورد نیاز : 2*(12V/7.2ah)
  • جریان مصرفی دستگاه : حداکثر 72mA
  • نمایشگر اشکال برق ورودی : دارد
  • نمایشگر اشکال شارژ باطری : دارد
  • نمایشگر قطع باطری یا باطری نامرغوب : دارد
  • زمان تغذیه دستگاه باباطری 2.2ah→36h

مشخصات مدار مرکز کنترل اعلام حریق 2 زون آریاک ACT2:

• نمایشگر اشکال مدار باز : دارد
• مقدار مقاومت انتهای خط : 6800 اهم – 4.1 وات
• نمایشگر اشکال اتصال کوتاه : دارد
• حداکثر تعداد دتکتور در  زون : 20 عدد
• حداکثر تعداد شستی اعلام حریق در زون : نامحدود

​مشخصات مدار آژیر مرکز کنترل آلارم :

• مقدار مقاومت انتهای خط : 6800 اهم
• نمایشگر اشکال مدار باز : دارد
• نمایشگر اشکال اتصال کوتاه : دارد
• فیوز خروجی : 1A
• حداکثر مجموع جریان دو خروجی : 1.4َA
• حداکثر تعداد آژیر 65 میلی آمپری :21 عدد
• حداکثر تعداد آژیر 20 میلی آمپری : 70 عدد

توجه :کنتاکت های رله کمکی به برق شهر وصل نشود و نهایت استفاده از کنتاکت : 30Vdc/1A

​مشخصات فیوز ها استفاده شده در مرکز کنترل اعلام حریق :

• فیوز برق ورودی : 20mm-500mA
• فیوز خروجی آژیر: (F3,F4) : (20mm-1A)
• فیوز خروجی کمکی: (20mm-1A) : (F2)
• فیوز باطری : (F1) : (20mm-1.6A)

​مشخصات ترمینالهای ورودی و خروجی :

• حداکثر قطر سیم : 2.5mm
• حداقل قطر سیم : 1.5mm

برگرفته شده از: وب‌سایت آریاک و آیسان مارکت
