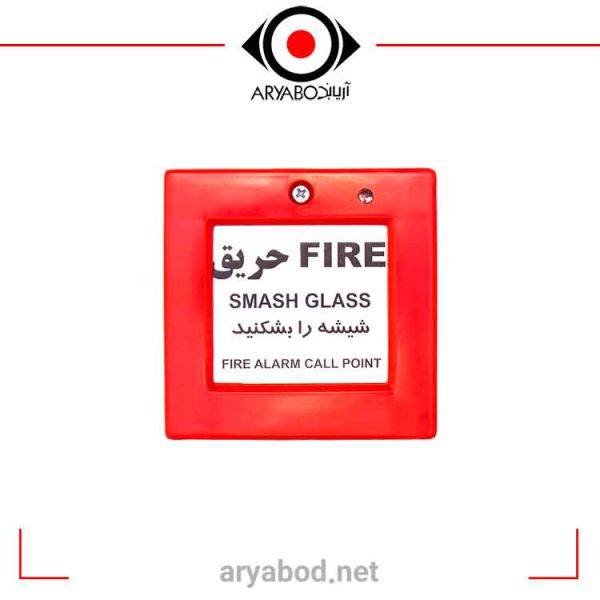

شستی بسته قرمز آریاک مدل ACP-NO:

این مدار عموماً در سیستم های اعلام حریق قدیمی و یا دزدگیرها مورد استفاده قرار می گیرد. شاسی به نحوی طراحی شده که در صورت نیاز به استفاده در مدارات NC امکان افزودن کنتاکت های NC به آن وجود دارد. با شکسته شدن شیشه مدار بسته شده و کنتاکت بدون مقاومت برقرار می گردد. شاسی اعلام حریق که در سیستم اعلام حریق عملا از مدار باز آن استفاده می شود بدین معنی که با بسته شدن درب شاسی و فشرده شدن شیشه روی دکمه شاسی، مدار آن به حال NO درمی آید .

مشخصات:

• کاربرد : اعلام حریق
• جنس : ABS
• رنگ : قرمز
• وزن خالص محصول : ۷۰ گرم
• مدل : ACP-NO
• برند : آریاک – ARIAK
• کشور سازنده : ایران
• شستی اعلام حریق معمولی با مدار باز و شیشه شکستنی

اصول کار شستی بسته قرمز آریاک مدل ACP-NO:

با وقوع حریق و مشاهده آن، می توان از شکستن شیشه شستی اعلام حریق معمولی نصب شده در راه های خروجی، برای تحریک سیستم اعلام حریق استفاده کرد. این دستگاه با مرکز کنترل اعلام حریق مورد استفاده قرار می گیرد و مطابق با استاندارد ملی ISIRI 6174 ساخته شده است.
پس از برقراری تغذیه، دستگاه آماده به کار می باشد. در صورت ضربه زدن به شیشه و با شکستن آن، فرمان اعلام خطر به مرکز کنترل ارسال می شود.
این دستگاه به نحوی طراحی شده که در صورت نیاز به استفاده در مدارات NC، امکان افزودن کنتاکت های NC به آن وجود دارد. این مدار عمدتا در سیستم های اعلام حریق قدیمی و یا دزدگیرها مورد استفاده قرار میگیرد.

طریقه نصب :

• با استفاده از چهار سوراخی که در کف قاب شستی وجود دارد و پیچ 2/5 سانتی و رولپلاکی که در کیسه لوازم یدکی موجود می باشد، آن را در محل مورد نظر نصب نمایید. قاب باید به گونه ای نصب شود که دو پایه بلند داخل آن سمت پایین قرار گیرند.
• سیم های ارتباطی به شستی را از یکی از محل های پیش بینی شده به قاب وارد کنید.
• سیم های ارتباطی را به ترمینال مربوطه متصل نمائید. (سیم مثبت به یک ترمینال و سیم منفی به ترمینال دیگر متصل گردد.)
• پیچ چهارسوی روی درب شستی را باز کنید.
• دو عدد پیچ خودکار 1 سانتی که در کیسه لوازم یدکی قرار دارد را در سوراخ های پایینی کفی قرار دهید.
• درب شستی را در محل خود روی دکمه شستی فشار داده و پیچ آن را ببندید.

طریقه تست  :

پس از برقراری اتصالات و روشن کردن مرکز کنترل اعلام حریق، با باز کردن درب شستی (توسط پیچ مربوطه) می توان بدون شکستن شیشه شستی، اعلام حریق کرد.

مشخصات فنی :

مشخصات شستی معمولی
